Отвертка индикатор звуковая YATO (YT-28631)

Основное назначение:

• Определение напряжения переменного тока контактным методом: 70 - 250В.
• Определение напряжения переменного тока индуктивным методом: 70 - 1000В.
• Проверка состояния аккумулятора контактным методом: от 1,5 до 9В.
• Проверка целостности провода контактным методом: 0 - 100 МОм.

Технические данные

• Общая длина: 140 мм.
• Ширина наконечника: 3,0 мм.
• Звуковая и световая сигнализация (светодиод).
• Регулировка чувствительности тестера для индуктивного метода: [H]high - [L]ow.
• Питание: 2х1,5В; LR44.

Инструкция:

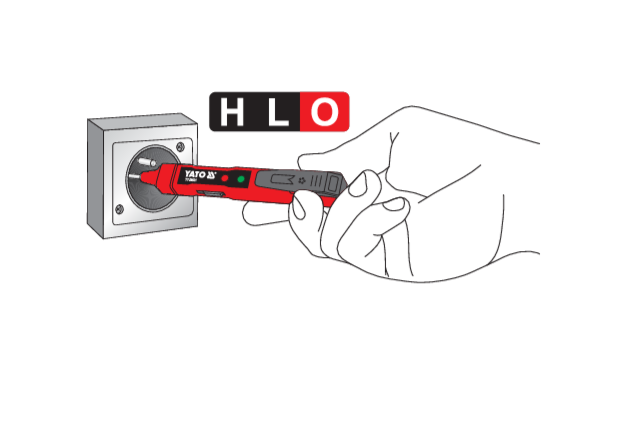

Контактный метод

Позволяет определять напряжение, проверять состояние батареи и проверять непрерывность. Для проверки наличия фазы в розетке установите тестер в положение [О], затем вставьте наконечник тестера в отверстие в розетке. Когда загорается красный светодиод, фаза присутствует. В этом методе не рекомендуется прикасаться к контакту, расположенному сбоку наконечника. Прикосновение к контакту не представляет опасности поражения электрическим током, но повышает чувствительность тестера и может исказить показания.

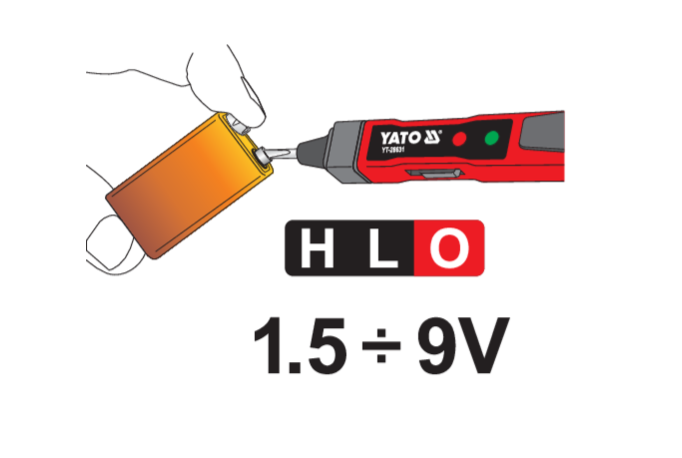

Проверка состояния батареи

Установите тестер в положение [O]. Затем, прикоснувшись к контакту, расположенному сбоку рукоятки, поднесите наконечник тестера к клемме аккумулятора с пометкой «+», а другой рукой коснитесь клеммы аккумулятора с пометкой «-». Когда светодиод горит, в аккумуляторе все еще есть напряжение. Тестер позволяет проверить состояние батарей или аккумуляторов, предназначенных для питания различных электроприборов в диапазоне от 1,5В до 9В. Не используйте этот метод для проверки батарей или аккумуляторов с более высоким номинальным напряжением. Батареи и аккумуляторы, подключенные к электрической цепи, не должны испытываться.

Проверка непрерывности провода

Установите тестер в положение [O] или [L]. Затем, коснувшись контакта, расположенного со стороны рукоятки, поднесите наконечник тестера к одному зачищенному концу провода, а другой рукой возьмитесь за другой зачищенный конец провода. Если установлено значение [O], непрерывность кабеля будет обозначаться красным светодиодом. При установке в положение [L] загорится зеленый диод и раздастся звуковой сигнал. Запрещается использовать этот метод для проверки целостности проводов под напряжением или в электрической цепи.

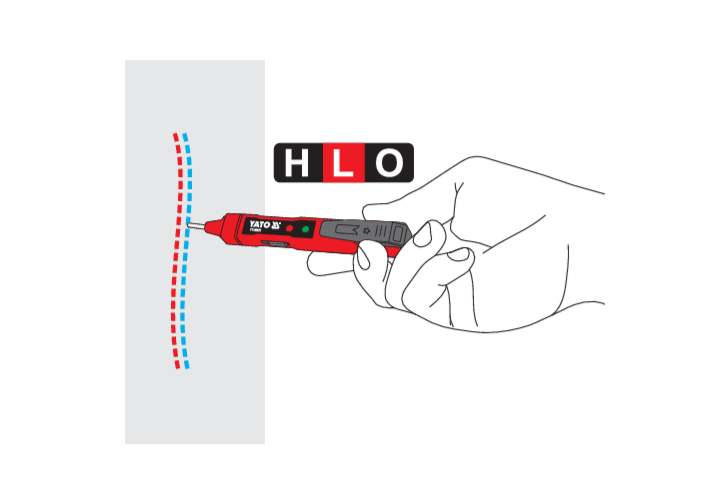

Индукционный метод

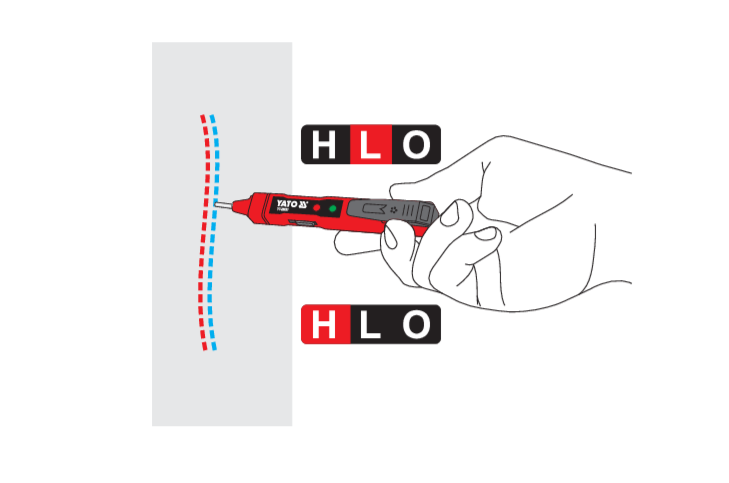

Обеспечивает бесконтактное обнаружение напряжения переменного тока, в том числе под штукатуркой. Например, чтобы проверить наличие напряжения в изолированном проводе, установите тестер в положение [L]. Затем, удерживая наконечник, поднесите металлический контакт с верхушки рукоятки к изолированному проводу. Загорание зеленого светодиода и звуковой сигнал информируют о наличии напряжения в проверяемом кабеле. Вы можете увеличить чувствительность метода, переключив клавишу с [L] на [H]. Этот метод также позволяет «бесконтактно» обнаруживать обрыв электрического провода под напряжением. В момент прерывания тестер перестанет сигнализировать о наличии напряжения. Вы также можете перевернуть тестер и проверить напряжение кончиком наконечника. Однако при поиске кабелей под штукатуркой будьте осторожны, чтобы не поцарапать стену.
