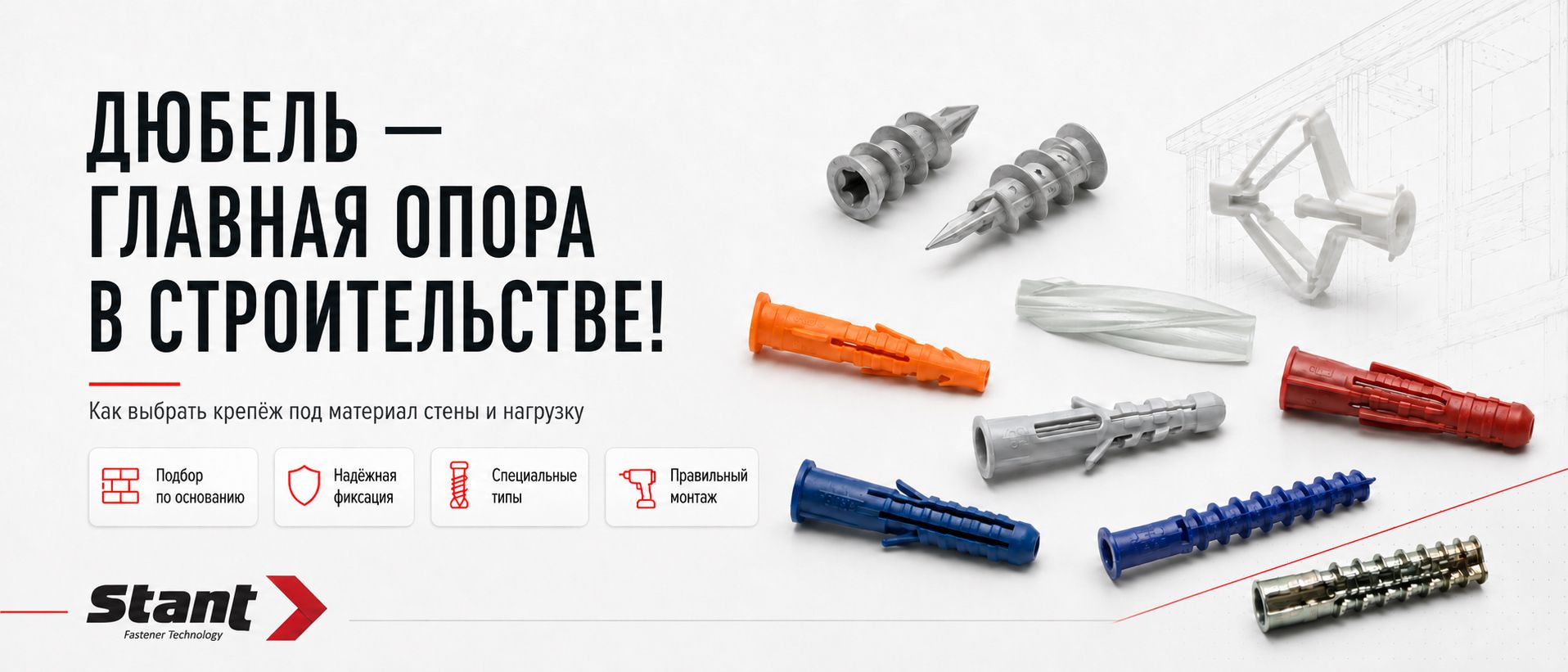

Дюбель — главная опора крепления

Полка уже размечена. Перфоратор лежит рядом. Шуруп подобран, отверстие просверлено — кажется, что основная работа выполнена.

Но именно сейчас решается, будет ли крепление служить годами или однажды выйдет из стены вместе с куском штукатурки.

Решает это небольшая деталь, которую после монтажа никто не увидит, — дюбель.

Он скрывается внутри основания, принимает усилие от шурупа, распределяет нагрузку и превращает обычное отверстие в полноценную точку крепления. При этом внешне похожие дюбели могут работать совершенно по-разному: один распирается в бетоне, другой завязывается узлом в пустотелом кирпиче, третий раскрывается за листом гипсокартона, а четвёртый цепляется крупными рёбрами за пористую структуру газобетона.

Какой дюбель подходит именно для конкретного основания, шурупа и предполагаемой нагрузки? Ответ зависит от материала стены и принципа работы самого крепежа.

В каталоге Stant.by представлены дюбели для бетона, кирпича, гипсокартона, газобетона, пустотелых конструкций, рамного и инженерного монтажа. Каждый тип рассчитан на определённые условия эксплуатации и обеспечивает надёжную фиксацию именно в своём основании.

Почему обычный пластиковый дюбель — это инженерная система

Дюбель работает не сам по себе. Он является связующим звеном между строительным основанием и шурупом.

Правильная система крепления выглядит так:

основание → дюбель → шуруп → закрепляемая деталь.

Если хотя бы один элемент подобран неправильно, всё крепление начинает работать значительно хуже.

Например:

• хороший дюбель не удержится в слишком большом отверстии;

• толстый шуруп может повредить корпус дюбеля;

• слишком тонкий шуруп не раскроет распорную часть;

• короткий дюбель останется в штукатурке и не достигнет несущего основания;

• обычный распорный дюбель разрушит рыхлую структуру газобетона;

• крепёж для бетона практически не будет работать в пустоте за гипсокартоном.

В зависимости от конструкции фиксация происходит тремя основными способами.

Распор и сила трения. Шуруп раздвигает корпус дюбеля и прижимает его к стенкам отверстия. По такому принципу работают классические распорные дюбели S, T и K.

Изменение формы. Дюбель складывается, раскрывается или завязывается внутри пустоты. Такой принцип используется в универсальном дюбеле U и дюбеле-«бабочке».

Увеличенная площадь сцепления. Крупные рёбра или развитая наружная резьба обеспечивают надёжную фиксацию в мягких материалах. Так работают дюбели для газобетона и DRIVA для гипсокартона.

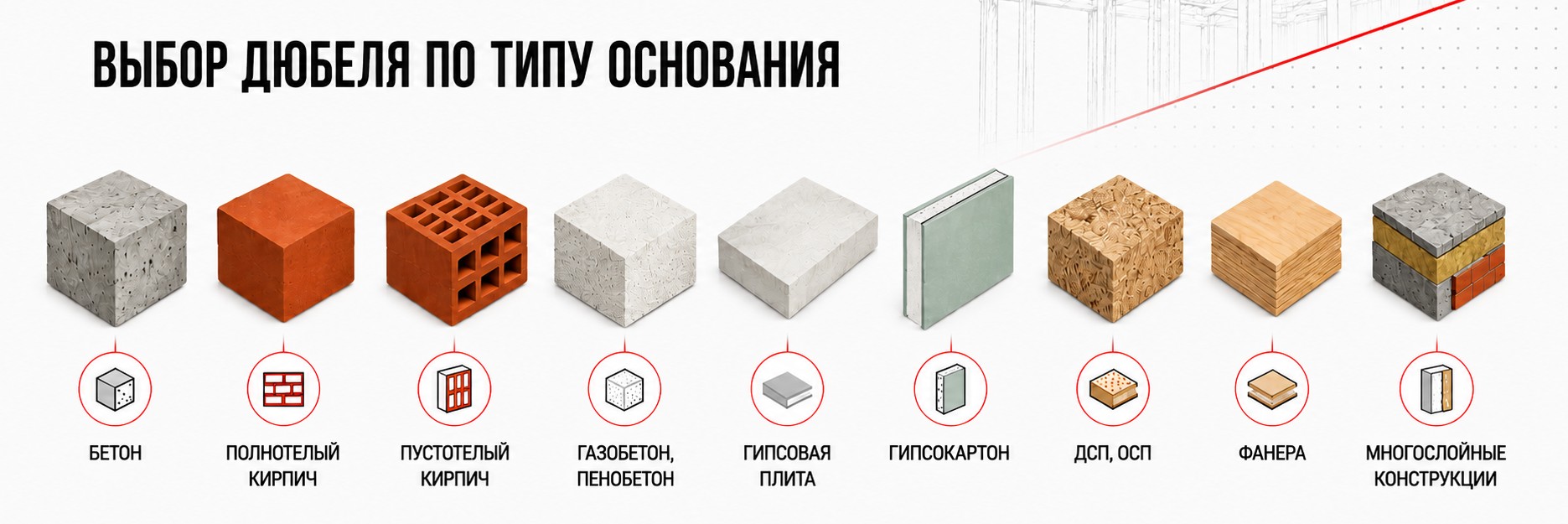

Первый шаг: определите, из чего сделана стена

Выбор дюбеля начинается не с диаметра и не с длины шурупа. Прежде всего необходимо определить материал основания, в которое будет выполняться монтаж.

Под слоем штукатурки, плитки или декоративной отделки может находиться:

• бетон;

• полнотелый кирпич;

• пустотелый кирпич;

• газобетон или пенобетон;

• гипсовая плита;

• гипсокартон;

• ДСП, ОСП или фанера;

• многослойная конструкция с внутренней пустотой.

Во время пробного сверления также можно определить материал по характеру пыли и сопротивлению:

• плотная серая пыль и высокое сопротивление — бетон ;

• красная или коричневая пыль — керамический кирпич;

• светлая рыхлая пыль — газобетон или газосиликат;

• резкое проваливание сверла — пустотелый кирпич или листовая конструкция;

• тонкий слой материала с полостью за ним — гипсокартон.

Ошибка на этом этапе почти всегда приводит к неправильному выбору крепежа и снижению надёжности всего соединения.

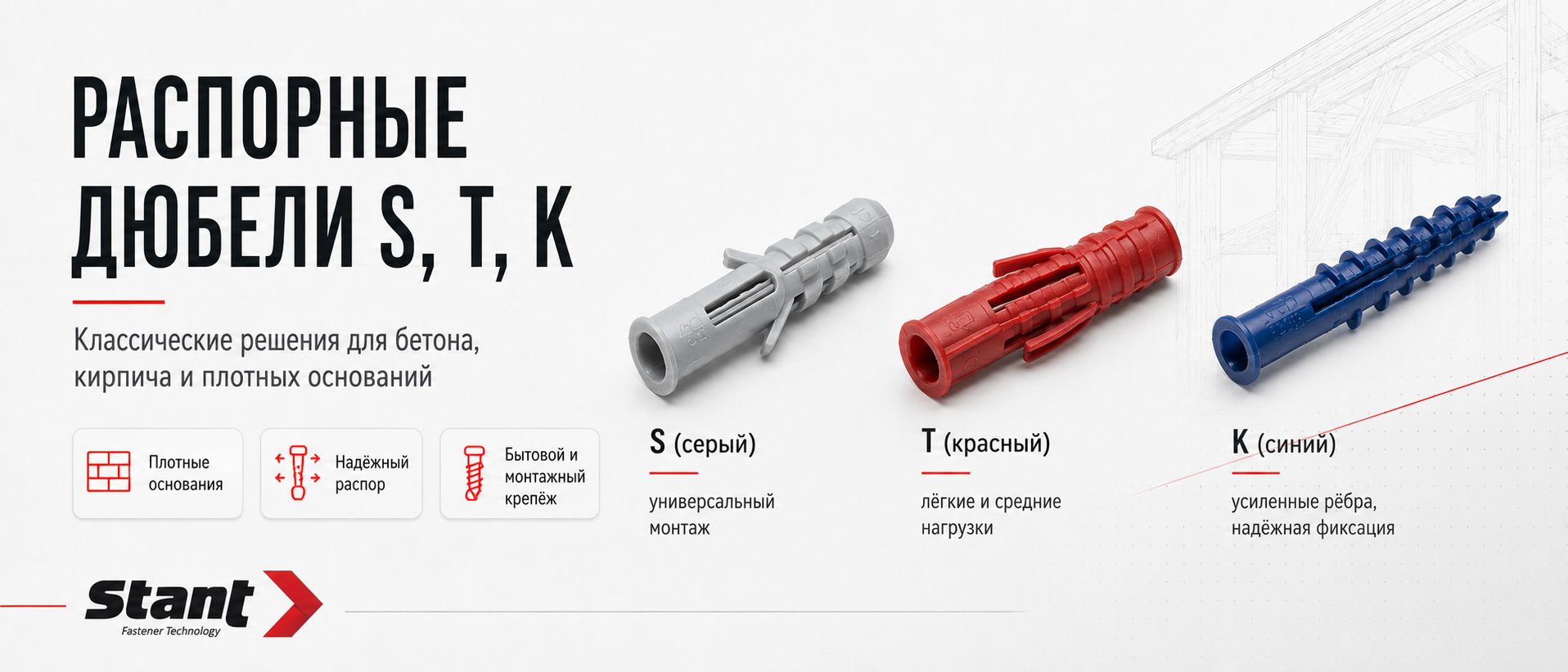

Распорные дюбели S, T и K: классика для бетона и кирпича

Типы S, T и K относятся к распорным дюбелям, однако отличаются не только формой корпуса. Каждый из них имеет собственную геометрию, которая влияет на распределение распорного усилия, устойчивость к проворачиванию и работу под нагрузкой.

Типы S, T и K относятся к одной группе, но это не одинаковые изделия разных цветов. Их геометрия по-разному управляет распором, сопротивлением проворачиванию и распределением усилия.

Дюбель типа S

Тип S предназначен для бетона и кирпича. Блокировочные язычки препятствуют проворачиванию корпуса, а зубцы увеличивают трение в плотном основании. Передняя часть имеет сплошное сечение, поэтому при закручивании шурупа распорное давление усиливается глубже в отверстии.

Где использовать

• небольшие полки;

• планки и рейки;

• плинтусы;

• кабель-каналы;

• лёгкие кронштейны;

• элементы отделки.

Тип S хорош там, где требуется понятное, предсказуемое крепление в плотной стене без сложной геометрии основания.

Дюбель типа T

Тип T имеет три распорных сегмента. Они удерживают шуруп по центру и помогают равномернее распределять давление внутри отверстия. Это особенно удобно при работе шуруповёртом: шуруп меньше стремится уйти в сторону, а корпус раскрывается более контролируемо.

Где использовать

• монтаж бытовых держателей;

• крепление планок;

• установка небольших кронштейнов;

• крепление профилей;

• лёгкие и средние нагрузки.

Тип T следует выбирать не по цвету, а по размеру, рекомендованному диаметру шурупа и глубине анкеровки.

Усиленный дюбель типа K

Тип K рассчитан на более уверенную работу в бетоне и кирпиче.

Его корпус расширяется по всей длине, а максимальный распор формируется в передней части. Наружные шипы повышают трение, толстые стенки уменьшают деформацию, а блокировочные рёбра не дают дюбелю провернуться в начале закручивания. Входное отверстие близко к диаметру шурупа, благодаря чему уменьшается люфт при поперечной нагрузке.

Где тип K особенно уместен

• кронштейны;

• направляющие;

• металлические профили;

• инженерные элементы;

• крепления, испытывающие боковое усилие;

• более ответственный бытовой монтаж.

При этом слово «усиленный» не означает, что дюбель можно установить в любое основание. В гипсокартоне или рыхлом газобетоне его преимущества не раскроются.

Чем отличаются S, T и K

Тип	Главная особенность	Оптимальное применение
S	Блокировочные язычки и усиленный распор в глубине	Стандартный монтаж в бетоне и кирпиче
T	Три сегмента удерживают шуруп по центру	Лёгкие и средние нагрузки
K	Расширение по длине, толстые стенки и развитые рёбра	Более ответственные крепления и боковые нагрузки

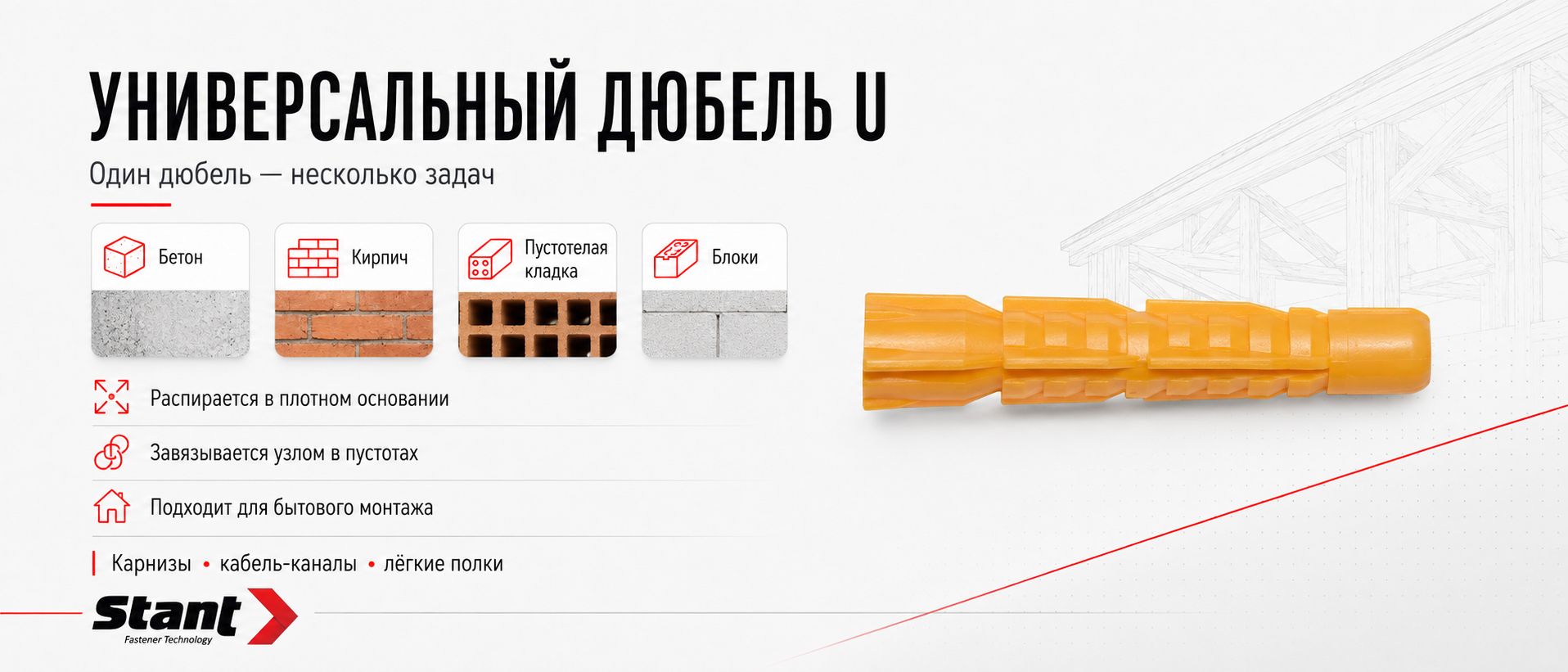

Универсальный дюбель U: крепёж, который меняет форму

Название «универсальный» иногда вводит в заблуждение. Тип U не является одинаково идеальным для любой стены. Его преимущество в другом: он способен менять принцип работы в зависимости от основания.

В плотной кладке U раскрывается как обычный трёхлепестковый распорный дюбель. Если корпус попадает в пустоту, он наворачивается на шуруп и формирует плотный узел, удерживающий крепёж за внутренней перегородкой.

Где применять тип U

• бетон;

• полнотелый кирпич;

• кирпич с отверстиями;

• полые бетонные блоки;

• некоторые панельные материалы;

• бытовые крепления с неоднородным основанием.

Подходит для:

• карнизов;

• плинтусов;

• кабель-каналов;

• лёгких полок;

• держателей;

• элементов отделки.

Дюбель выпускается с бортиком и без него. Бортик не даёт корпусу провалиться внутрь рыхлой кладки или разбитого отверстия. Для образования узла в пустоте производитель рекомендует выбирать меньший диаметр шурупа из допустимого диапазона.

Тип U не заменяет:

• специальный дюбель для рыхлого газобетона;

• DRIVA в гипсокартоне;

• «бабочку» при необходимости опоры за листом;

• рамный дюбель при сквозном монтаже длинной детали.

Универсальность — это гибкость, а не отсутствие ограничений.

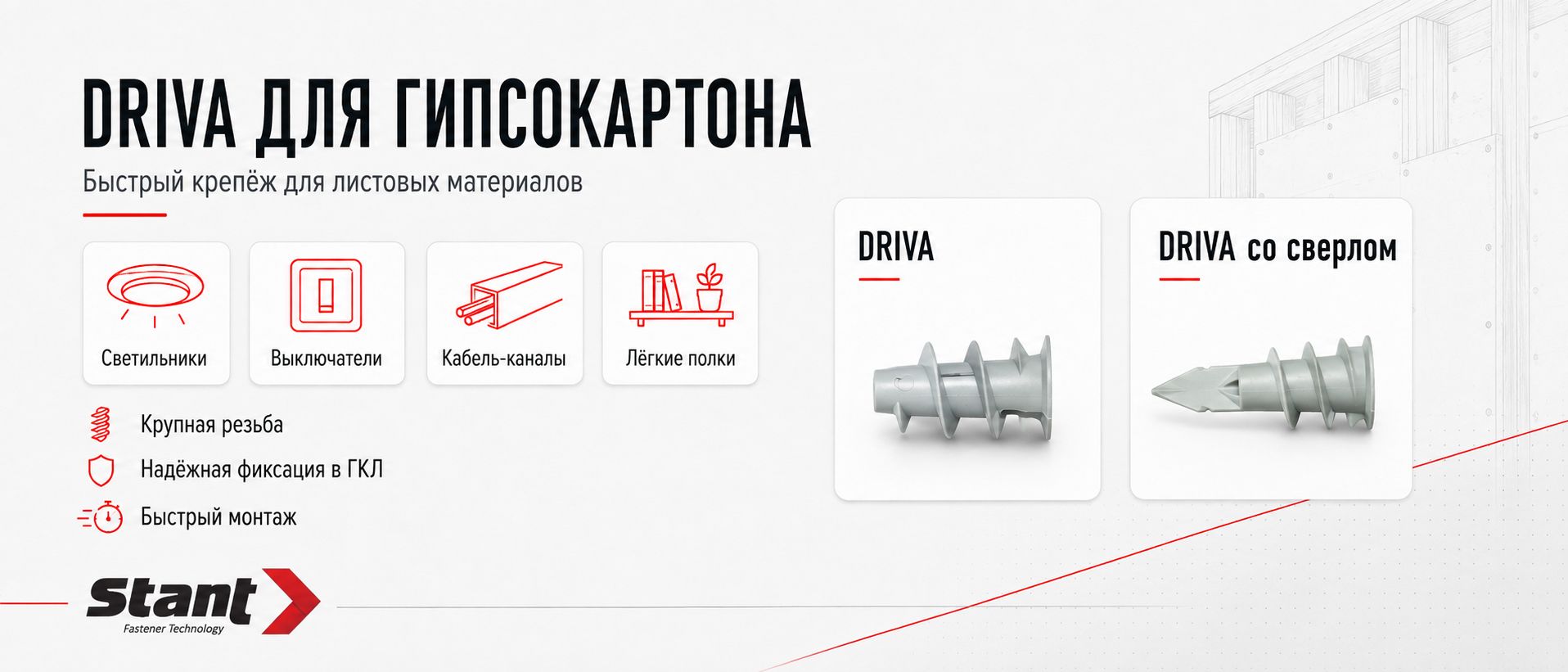

DRIVA: когда дюбель сам становится резьбой

Гипсокартон не похож на бетон. У него нет массива, способного принять классический распор. Перед нами тонкая плита с относительно хрупким гипсовым сердечником и пустотой за ней.

DRIVA работает иначе: она вкручивается непосредственно в лист.

Высокая редкая резьба распределяет нагрузку по большей площади и уменьшает риск крошения гипсокартона. Варианты со сверлом могут устанавливаться без предварительного рассверливания; обычные модели монтируются специальной насадкой или крестообразной отвёрткой — в зависимости от конструкции.

Для чего подходит DRIVA

• картины;

• выключатели;

• небольшие светильники;

• кабель-каналы;

• плинтусы;

• держатели;

• лёгкие полки;

• деревянные рейки небольшой нагрузки.

Ограничение DRIVA

Она удерживается в самом листе. Поэтому её несущая способность ограничена прочностью гипсокартона.

Для тяжёлого шкафа, массивного кронштейна или конструкции с большим вылетом лучше найти профиль, использовать закладную либо выбрать систему, рассчитанную на повышенную нагрузку.

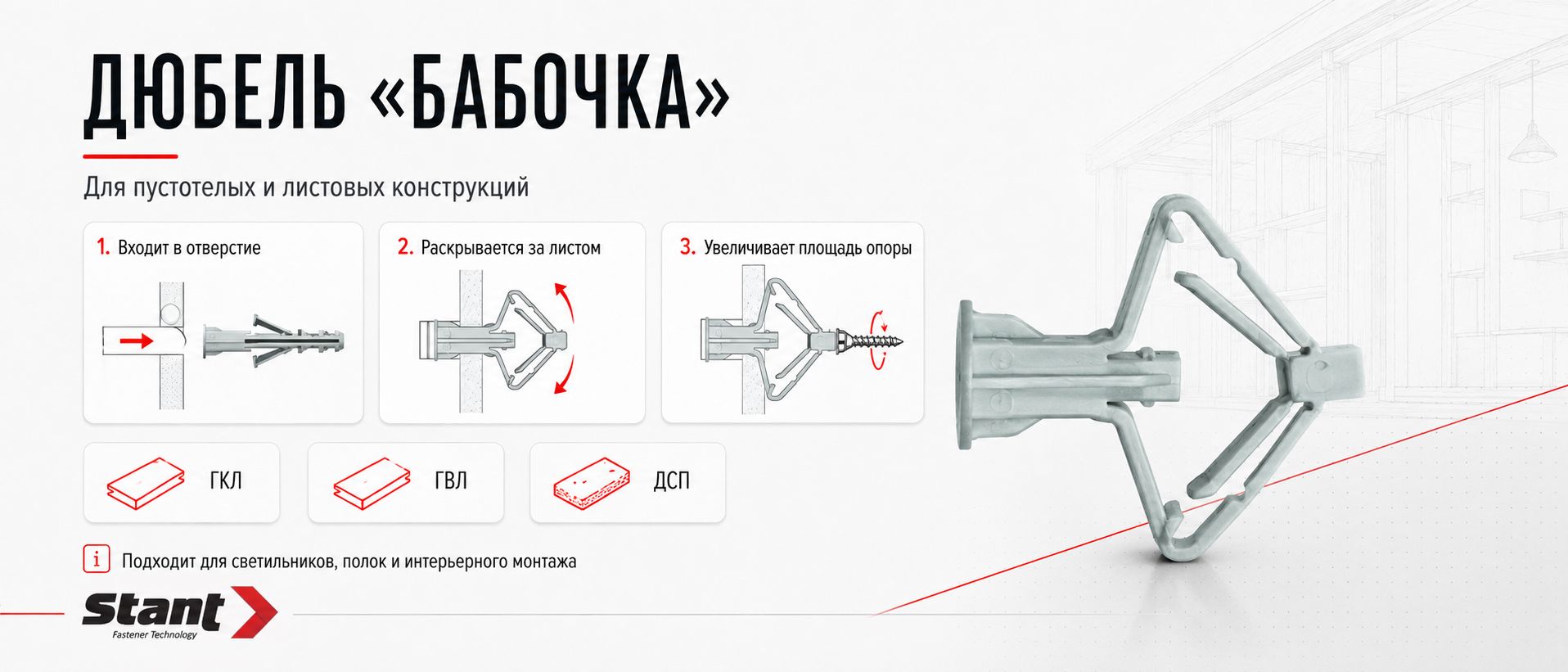

Дюбель-бабочка: опора появляется за стеной

Если DRIVA держится резьбой внутри листа, то «бабочка» раскрывается с его обратной стороны.

После установки шурупа боковые элементы складываются или расправляются за гипсокартоном и создают увеличенную площадь опоры. Нагрузка распределяется не только по краям отверстия, но и по внутренней поверхности листа.

Дюбель-бабочка предназначен для гипсокартона, ГВЛ, ДСП и других панельных материалов толщиной около 10–12 мм. В каталоге среди типичных применений указаны светильники, полки, плинтусы, выключатели и кабельные каналы.

Где он полезен

• светильники;

• зеркала;

• декоративные панели;

• держатели;

• интерьерные аксессуары;

• лёгкие полки.

Главное условие

За листом должно быть достаточно пространства для раскрытия.

Если сразу за гипсокартоном находится профиль, бетонная стена или плотный утеплитель, «крылья» могут не раскрыться полностью.

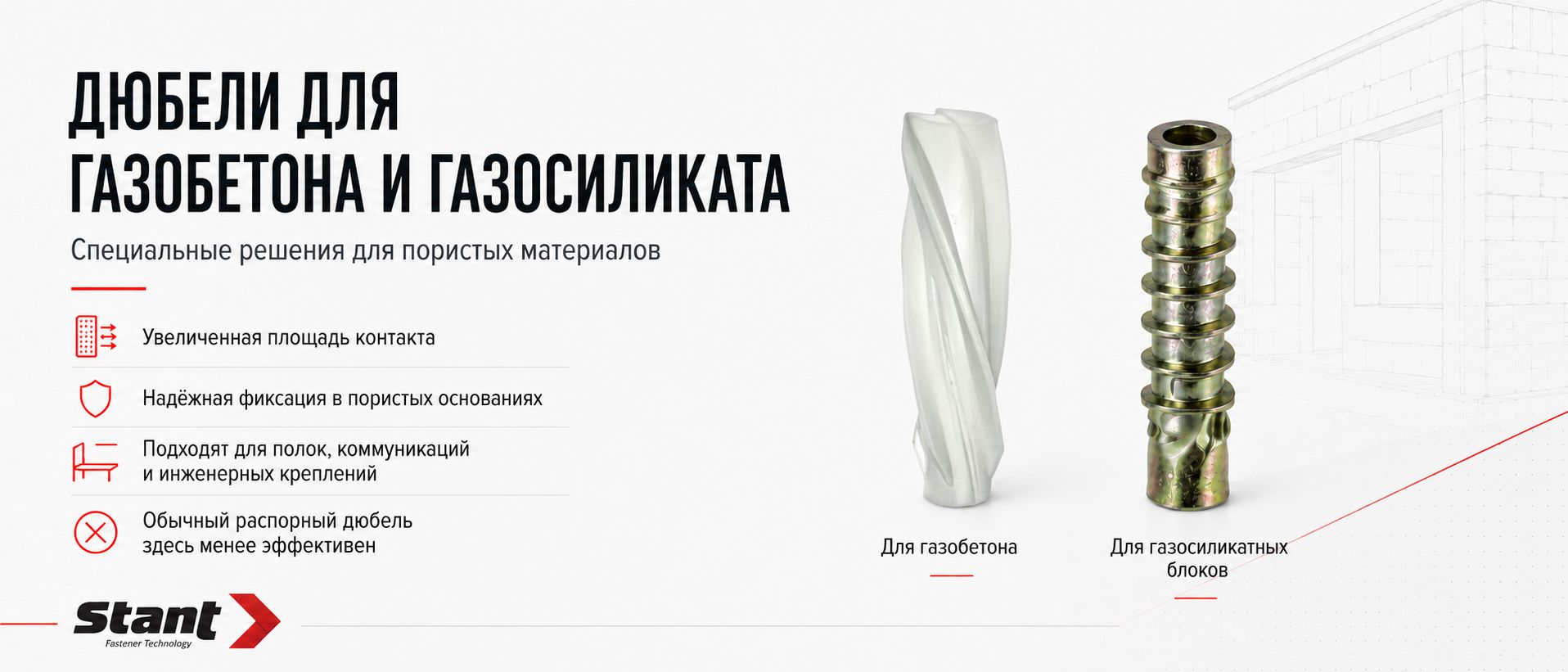

Дюбель для газобетона

Газобетон и пенобетон имеют пористую структуру. Обычный распорный дюбель давит на сравнительно небольшой участок материала. При высокой нагрузке стенки отверстия начинают крошиться, а крепление постепенно ослабевает.

Специальный винтовой дюбель действует мягче и эффективнее. Его высокие наружные рёбра увеличивают площадь контакта с материалом, а при установке шурупа корпус надёжно фиксируется в пористой структуре.

В нашем каталоге представлены винтовые размеры:

• 8×55 мм;

• 10×60 мм;

• 14×80 мм.

Им соответствуют шурупы диаметром 5, 7 и 10 мм.

Применяем для монтажа:

• светильники;

• лёгкие и средние полки;

• трубные держатели;

• инженерные коммуникации;

• небольшие кронштейны;

• интерьерные конструкции.

Для особо тяжёлых предметов одного пластикового дюбеля может быть недостаточно. В таких случаях рассматривают специальные анкеры или химические системы.

Дюбель для газосиликатных блоков

Для газосиликата также применяют специальные дюбели с развитой наружной поверхностью. Их задача — не создать максимальное давление в одной точке, а сформировать механическое зацепление за больший объём пористого материала.

Металлические варианты особенно удобны для:

• трубных хомутов;

• инженерных систем;

• креплений коммуникаций;

• узлов, где нужна повышенная жёсткость втулки.

Газобетон и газосиликат внешне похожи, но плотность блоков и фактическая прочность могут отличаться. Поэтому для ответственного монтажа нужно учитывать рекомендации производителя крепежа и состояние конкретного основания.

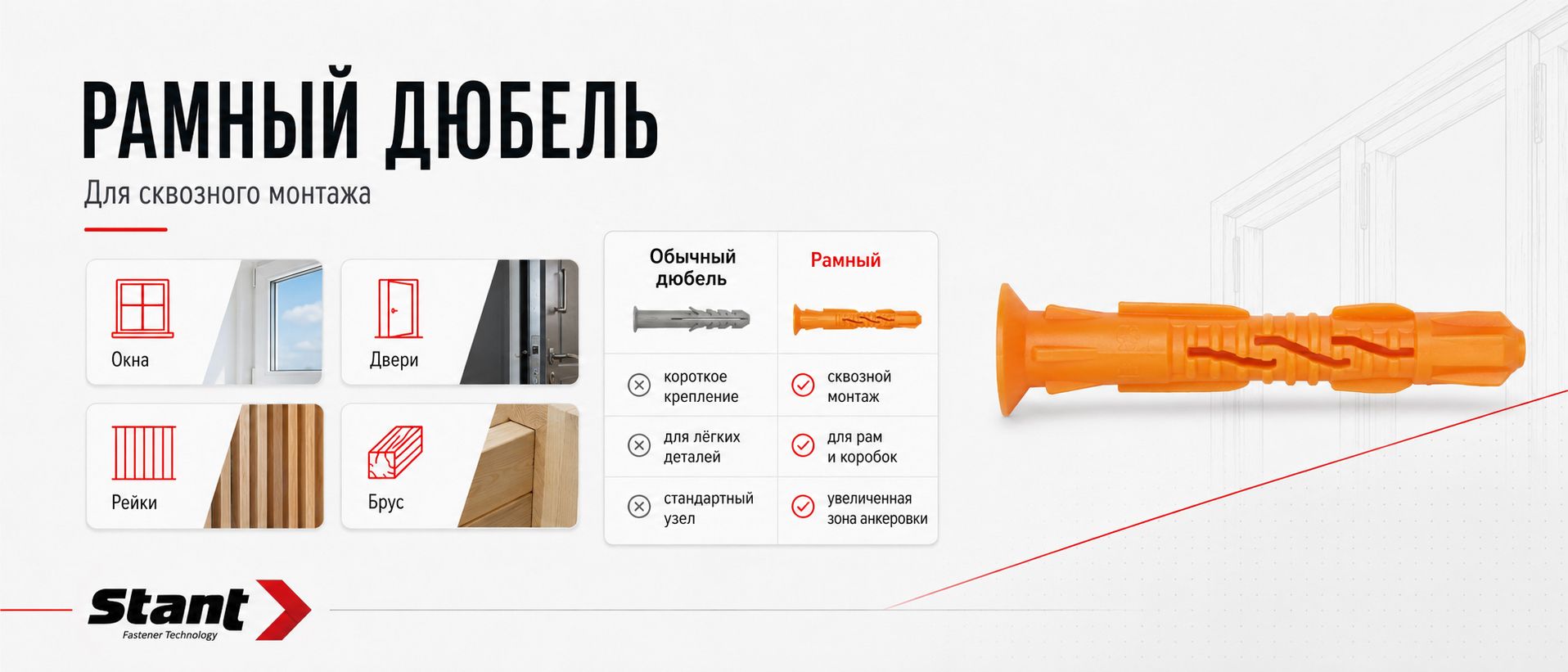

Рамный дюбель: крепление проходит сквозь конструкцию

Рамный дюбель часто путают с длинным универсальным. Но его назначение принципиально другое.

Универсальный дюбель выбирают прежде всего по типу стены.

Рамный — по устройству всего монтажного узла.

Он проходит сквозь закрепляемую деталь и только после этого входит в несущую стену.

Где используется рамный дюбель

• оконные рамы;

• дверные коробки;

• деревянные рейки;

• брус;

• кровельные конструкции;

• фасадные элементы;

• металлические профили;

• направляющие.

Дюбель Чаппай: решение для быстрого бытового монтажа

Чаппай относится к распорным дюбелям для плотных минеральных оснований.

Его используют в:

• бетоне;

• полнотелом керамическом кирпиче;

• полнотелом силикатном кирпиче;

• других достаточно прочных основаниях.

Типичные задачи

• крепление реек;

• установка планок;

• монтаж кабель-каналов;

• фиксация лёгких конструкций;

• бытовые монтажные работы.

Развитые наружные элементы помогают удерживать корпус и препятствуют его проворачиванию при закручивании шурупа.

При этом Чаппай не следует считать специальным крепежом для гипсокартона или газобетона. В листовых и пористых материалах нужны конструкции с другим принципом работы.

Подбираем сверло правильно

Одна из самых распространённых ошибок — просверлить отверстие «с небольшим запасом».

Для стандартного монтажа диаметр сверла должен соответствовать диаметру дюбеля. Это правило прямо указано в техническом разделе каталога.

То есть:

•дюбель 6 мм — сверло 6 мм;

•дюбель 8 мм — сверло 8 мм;

•дюбель 10 мм — сверло 10 мм.

Также важен режим сверления!

Бетон и плотная кладка

Допускается ударное сверление или работа перфоратором.

Пустотелый кирпич и пористые основания

Лучше сверлить без удара. Удар может разбить внутренние перегородки, расширить отверстие и выломать части материала.

Главное правило для сверления под дюбельную технику:

глубина отверстия = длина дюбеля + его диаметр.

Дополнительное пространство необходимо для буровой пыли и выступающей острой части шурупа.

Как подобрать шуруп к дюбелю

Дюбель и шуруп работают как единая механическая пара.

Слишком тонкий шуруп

• не раскроет корпус полностью;

• создаст слабый распор;

• может прокручиваться;

• уменьшит сопротивление вырыванию.

Слишком толстый шуруп

• чрезмерно деформирует дюбель;

• может разорвать его стенки;

• увеличивает риск разрушения слабого основания;

• усложняет затяжку.

Точный диапазон всегда нужно брать из технических характеристик конкретного дюбеля.

Например, для типа U каталог указывает:

• 5 мм — шуруп 3–3,5 мм;

• 6 мм — шуруп 3,5–4 мм;

• 8 мм — шуруп 5–6 мм;

• 10 мм — шуруп 7–8 мм;

• 12 мм — шуруп 8–10 мм.

Формула подбора шурупа под дюбель:

длина дюбеля + толщина детали + запас на прохождение распорной зоны.

Правильный монтаж дюбеля: семь шагов

1. Определите основание

Бетон, полнотелый кирпич, пустотелая кладка, газобетон и гипсокартон требуют разных типов крепежа.

2. Выберите дюбель по принципу работы

Не только по диаметру и длине.

3. Подберите сверло

Диаметр сверла должен соответствовать диаметру дюбеля.

4. Просверлите отверстие нужной глубины

В пористых и пустотелых материалах работайте без удара.

5. Очистите отверстие

Оставшаяся пыль уменьшает контакт корпуса со стенками.

6. Установите дюбель без повреждений

Он должен входить плотно, но не сминаться.

7. Закрутите подходящий шуруп

Остановитесь после уверенного прижатия детали. Перетяжка способна провернуть дюбель или разрушить основание.

Частые ошибки

Один дюбель для всех стен

Классический распорный тип не заменяет DRIVA, «бабочку» и крепёж для газобетона.

Слишком большое отверстие

Корпус не создаёт нормального контакта со стенками и начинает прокручиваться.

Монтаж только в штукатурку

Распорная зона должна находиться в несущем материале.

Короткий шуруп

Не раскрывает всю рабочую часть дюбеля.

Ударное сверление газобетона

Разрушает поры и разбивает отверстие.

Установка «бабочки» без места для раскрытия

Крылья остаются сложенными, и крепление не набирает расчётную устойчивость.

Чрезмерная затяжка

Повреждает корпус, листовой материал или стенки отверстия.

Как выбрать дюбель за одну минуту

Стена из бетона?

Выбирайте S, T, K, U или Чаппай в зависимости от нагрузки.

Газобетон или газосиликат?

Нужен специальный винтовой либо металлический дюбель с увеличенной площадью сцепления.

Гипсокартон?

DRIVA — для быстрого лёгкого монтажа. «Бабочка» — когда нужна опора с обратной стороны листа.

Оконная рама, дверная коробка или профиль?

Используйте рамный дюбель соответствующей длины.

Маленькая деталь, которая держит всю конструкцию

После монтажа дюбель исчезает в стене. Его не видно, он не участвует в дизайне помещения и редко становится предметом обсуждения.

Но именно он принимает нагрузку.

Правильный дюбель не проворачивается, не выходит из стены и не заставляет переделывать монтаж. Он работает тихо и незаметно — так, как и должен работать хороший крепёж.

Перед покупкой достаточно ответить на несколько вопросов:

1. Из чего сделана стена?

2. Есть ли внутри основания пустоты?

3. Какое усилие будет действовать на крепление?

4. Какой тип дюбеля соответствует материалу?

5. Какой шуруп рекомендован для этого размера?

6. Достаточна ли глубина анкеровки?

В каталоге STANT представлены основные типы дюбелей для бетона, кирпича, гипсокартона, газобетона, газосиликата, рамного и инженерного монтажа.

Дюбель — это не дополнение к шурупу. Это главная опора, без которой шурупу просто не за что держаться.
