Дзюбель - галоўная аснова краплення

Палiца ўжо размечана. Перфаратар ляжыць побач. Самарэз падабраны, адтуліна прасвідравана — здаецца, што асноўная праца выканана.

Але менавіта цяпер вырашаецца, будзе мацаванне служыць гадамі, або аднойчы выйдзе са сцяны разам з кавалкам тынкоўкі.

Вырашае гэта невялікая дэталь, якую пасля мантажу ніхто не ўбачыць, — дзюбель.

Ён хаваецца ўнутры асновы, прымае намаганне ад самарэза, размяркоўвае нагрузку і ператварае звычайную адтуліну ў паўнавартасную кропку мацавання. Пры гэтым знешне падобныя дзюбелі могуць працаваць зусім па-рознаму: адзін распіраецца ў бетоне, другі завязваецца вузлом у пустотнай цэгле, трэці раскрываецца за лістом гіпсакардону, а чацвёрты чапляецца буйнымі рэбрамі за порыстую структуру газабетону.

Які дзюбель падыходзіць менавіта для канкрэтнай асновы, самарэза і меркаванай нагрузкі? Адказ залежыць ад матэрыялу сцяны і прынцыпу работы самога крапяжу.

У каталогу Stant.by прадстаўлены дзюбелі для бетону, цэглы, гіпсакардону, газабетону, пустотных канструкцый, рамнага і інжынернага мантажу. Кожны тып разлічаны на пэўныя ўмовы эксплуатацыі і забяспечвае надзейную фіксацыю менавіта ў сваёй аснове.

Чаму звычайны пластыкавы дзюбель — гэта інжынерная сістэма

Дзюбель працуе не сам па сабе. Ён з'яўляецца злучальным звяном паміж будаўнічай асновай і самарэзам.

Правільная сістэма мацавання выглядае так:

аснова → дзюбель → самарэз → замацоўваемая дэталь.

Калі хаця б адзін элемент падабраны няправільна, усё мацаванне пачынае працаваць значна горш.

Напрыклад:

• добры дзюбель не ўтрымаецца ў занадта вялікай адтуліне;

• тоўсты самарэз можа пашкодзіць корпус дзюбеля;

• занадта тонкі самарэз не раскрые распорную частку;

• кароткі дзюбель застанецца ў тынкоўцы і не дасягне апорнай асновы;

• звычайны распорны дзюбель разбурыць рыхлую структуру газабетону;

• крапёж для бетону практычна не будзе працаваць у пустэчы за гіпсакардонам.

У залежнасці ад канструкцыі фіксацыя адбываецца трыма асноўнымі спосабамі.

Распор і сіла трэння. Самарэз пашырае корпус дзюбеля і прыціскае яго да сценак адтуліны. Па такім прынцыпе працуюць класічныя распорныя дзюбелі S, T і K.

Змена формы. Дзюбель складваецца, раскрываецца або завязваецца ўнутры пустэчы. Такі прынцып выкарыстоўваецца ва ўніверсальным дзюбелі U і дзюбелі-«матыль».

Павялічаная плошча счаплення. Буйныя рэбры або развітая вонкавая разьба забяспечваюць надзейную фіксацыю ў мяккіх матэрыялах. Так працуюць дзюбелі для газабетону і DRIVA для гіпсакардону.

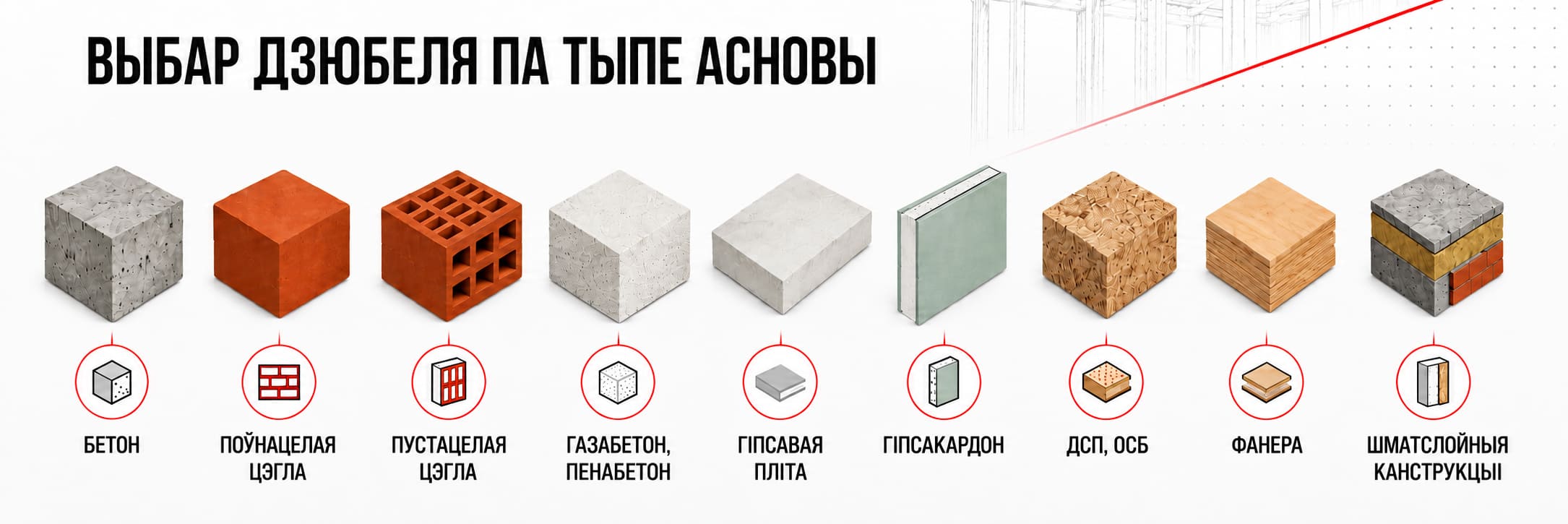

Першы крок: вызначце, з чаго зроблена сцяна

Выбар дзюбеля пачынаецца не з дыяметра і не з даўжыні самарэза. Перш за ўсё неабходна вызначыць матэрыял асновы, у якой будзе выконвацца мантаж.

Пад пластом тынкоўкі, пліткі або дэкаратыўнага аздаблення можа знаходзіцца:

• бетон;

• паўнацелая цэгла;

• пустотная цэгла;

• газабетон або пенабетон;

• гіпсавая пліта;

• гіпсакардон;

• ДСП, АСП або фанера;

• шматслойная канструкцыя з унутранай пустэчай.

Падчас пробнага свідравання таксама можна вызначыць матэрыял па характары пылу і супраціўлення:

• шчыльны шэры пыл і высокае супраціўленне — бетон ;

• чырвоны або карычневы пыл — керамічная цэгла;

• светлы рыхлы пыл — газабетон або газасілікат;

• рэзкае правальванне свердзела — пустотная цэгла або ліставая канструкцыя;

• тонкі слой матэрыялу з пустэчай за ім — гіпсакардон.

Памылка на гэтым этапе амаль заўсёды прыводзіць да няправільнага выбару крапяжу і зніжэння надзейнасці ўсяго злучэння.

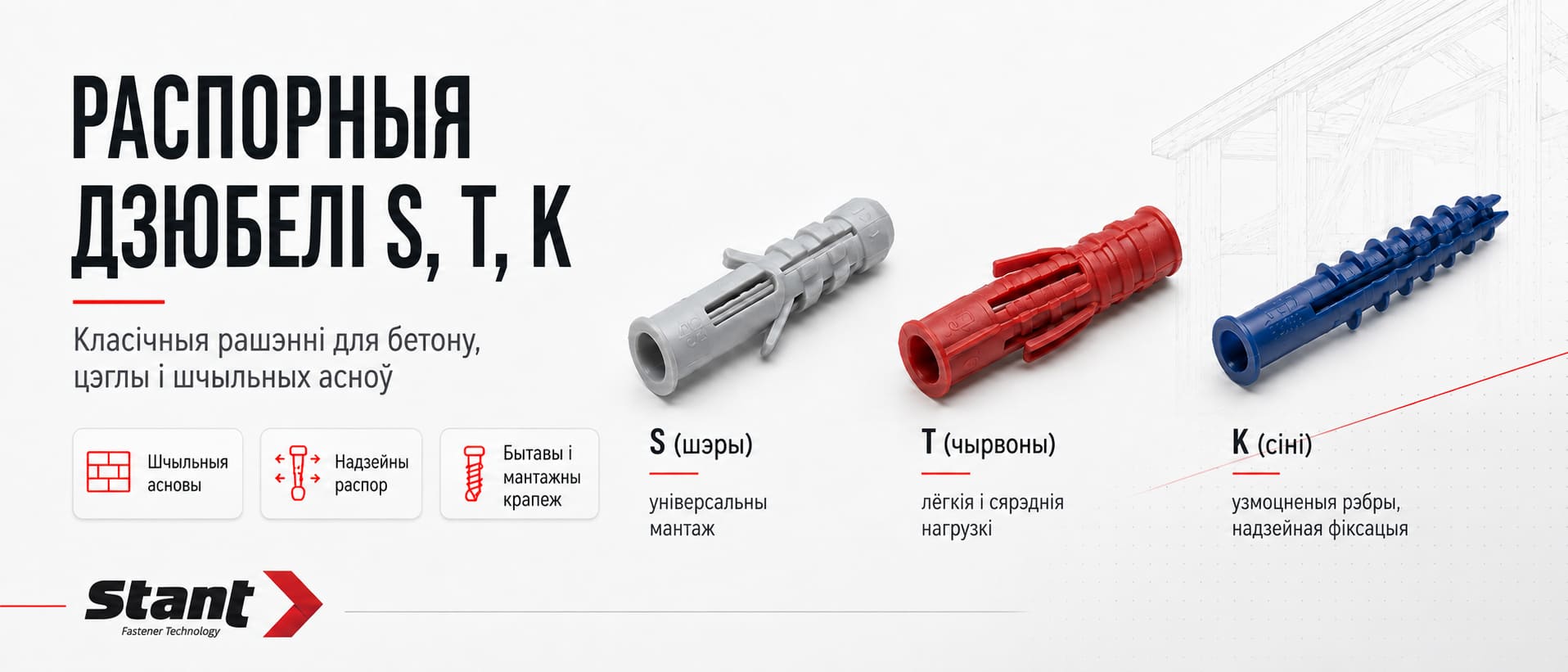

Распорныя дзюбелі S, T і K: класіка для бетону і цэглы

Тыпы S, T і K адносяцца да распорных дзюбеляў, аднак адрозніваюцца не толькі формай корпуса. Кожны з іх мае ўласную геаметрыю, якая ўплывае на размеркаванне распорнага намагання, устойлівасць да пракручвання і работу пад нагрузкай.

Тыпы S, T і K адносяцца да адной групы, але гэта не аднолькавыя вырабы розных колераў. Іх геаметрыя па-рознаму кіруе распорам, супраціўленнем пракручванню і размеркаваннем намагання.

Дзюбель тыпу S

Тып S прызначаны для бетону і цэглы. Блакіровачныя язычкі перашкаджаюць пракручванню корпуса, а зубцы павялічваюць трэнне ў шчыльнай аснове. Пярэдняя частка мае суцэльнае сячэнне, таму пры закручванні самарэза распорны ціск узмацняецца глыбей у адтуліне.

Дзе выкарыстоўваць

• невялікія паліцы;

• планкі і рэйкі;

• плінтусы;

• кабель-каналы;

• лёгкія кранштэйны;

• элементы аздаблення.

Тып S добры там, дзе патрабуецца зразумелае, прадказальнае мацаванне ў шчыльнай сцяне без складанай геаметрыі асновы.

Дзюбель тыпу T

Тып T мае тры распорныя сегменты. Яны ўтрымліваюць самарэз па цэнтры і дапамагаюць раўнамерней размяркоўваць ціск унутры адтуліны. Гэта асабліва зручна пры працы шрубакрутам: самарэз менш імкнецца сысці ўбок, а корпус раскрываецца больш кантралявана.

Дзе выкарыстоўваць

• мантаж бытавых трымальнікаў;

• мацаванне планак;

• устаноўка невялікіх кранштэйнаў;

• мацаванне профіляў;

• лёгкія і сярэднія нагрузкі.

Тып T варта выбіраць не па колеры, а па памеры, рэкамендаваным дыяметры самарэза і глыбіні анкерацыі.

Узмоцнены дзюбель тыпу K

Тып K разлічаны на больш упэўненую работу ў бетоне і цэгле.

Яго корпус пашыраецца па ўсёй даўжыні, а максімальны распор фарміруецца ў пярэдняй частцы. Знешнiя шыпы павышаюць трэнне, тоўстыя сценкі памяншаюць дэфармацыю, а блакіровачныя рэбры не даюць дзюбелю пракруціцца ў пачатку закручвання. Уваходная адтуліна блізкая да дыяметра самарэза, дзякуючы чаму памяншаецца люфт пры папярочнай нагрузцы.

Дзе тып K асабліва дарэчны

• кранштэйны;

• накіравальнiкi;

• металічныя профілі;

• інжынерныя элементы;

• мацаванні, якія адчуваюць бакавое намаганне;

• больш адказны бытавы мантаж.

Пры гэтым слова «ўзмоцнены» не азначае, што дзюбель можна ўсталяваць у любую аснову. У гіпсакардоне або рыхлым газабетоне яго перавагі не раскрыюцца.

Чым адрозніваюцца S, T і K

Тып	Галоўная асаблівасць	Аптымальнае прымяненне
S	Блакіровачныя язычкі і ўзмоцнены распор у глыбіні	Стандартны мантаж у бетоне і цэгле
T	Тры сегменты ўтрымліваюць самарэз па цэнтры	Лёгкія і сярэднія нагрузкі
K	Пашырэнне па даўжыні, тоўстыя сценкі і развітыя рэбры	Больш адказныя мацаванні і бакавыя нагрузкі

Універсальны дзюбель U: крапёж, які змяняе форму

Назва «універсальны» часам уводзіць у зман. Тып U не з'яўляецца аднолькава ідэальным для любой сцяны. Яго перавага ў іншым: ён здольны змяняць прынцып работы ў залежнасці ад асновы.

У шчыльнай кладцы U раскрываецца як звычайны трохпялёсткавы распорны дзюбель. Калі корпус трапляе ў пустэчу, ён навіваецца на самарэз і фарміруе шчыльны вузел, які ўтрымлівае крапёж за ўнутранай перагародкай.

Дзе ўжываць тып U

• бетон;

• паўнацелая цэгла;

• цэгла з адтулінамі;

• полыя бетонныя блокі;

• некаторыя панэльныя матэрыялы;

• бытавыя мацаванні з неаднароднай асновай.

Падыходзіць для:

• карнізаў;

• плінтусаў;

• кабель-каналаў;

• лёгкіх паліц;

• трымальнікаў;

• элементаў аздаблення.

Дзюбель выпускаецца з борцікам і без яго. Борцік не дае корпусу праваліцца ўнутр рыхлай кладкі або разбітай адтуліны. Для ўтварэння вузла ў пустэчы вытворца рэкамендуе выбіраць меншы дыяметр самарэза з дапушчальнага дыяпазону.

Тып U не замяняе:

• спецыяльны дзюбель для рыхлага газабетону;

• DRIVA у гіпсакардоне;

• «матыля» пры неабходнасці апоры за лістом;

• рамны дзюбель пры навлётным мантажы доўгай дэталі.

Універсальнасць — гэта гнуткасць, а не адсутнасць абмежаванняў.

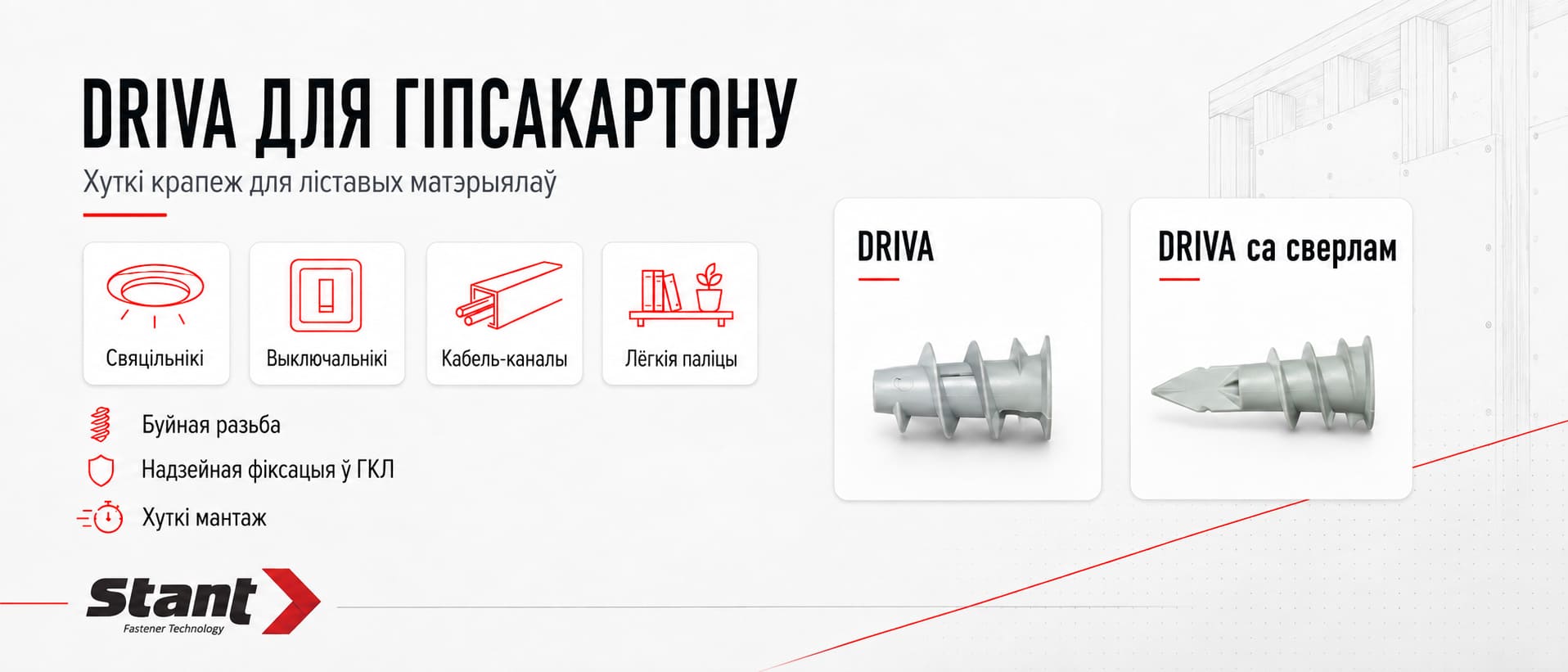

DRIVA: калі дзюбель сам становіцца разьбой

Гіпсакардон не падобны да бетону. У яго няма масіву, здольнага прыняць класічны распор. Перад намі тонкая пліта з адносна крохкім гіпсавым стрыжнем і пустэчай за ёй.

DRIVA працуе інакш: яна ўкручваецца непасрэдна ў ліст.

Высокая рэдкая разьба размяркоўвае нагрузку па большай плошчы і памяншае рызыку крышэння гіпсакардону. Варыянты са свердлам могуць усталёўвацца без папярэдняга рассвідроўвання; звычайныя мадэлі мантуюцца спецыяльнай насадкай або крыжападобнай адвёрткай — у залежнасці ад канструкцыі.

Для чаго падыходзіць DRIVA

• карціны;

• выключальнікі;

• невялікія свяцільні;

• кабель-каналы;

• плінтусы;

• трымальнікі;

• лёгкія паліцы;

• драўляныя рэйкі невялікай нагрузкі.

Абмежаванне DRIVA

Ён утрымліваецца непасрэдна ў лісце. Таму яго апорная здольнасць абмежаваная трываласцю гіпсакардону.

Для цяжкай шафы, масіўнага кранштэйна або канструкцыі з вялікім вынасам лепш знайсці профіль, выкарыстаць закладную альбо выбраць сістэму, разлічаную на павышаную нагрузку.

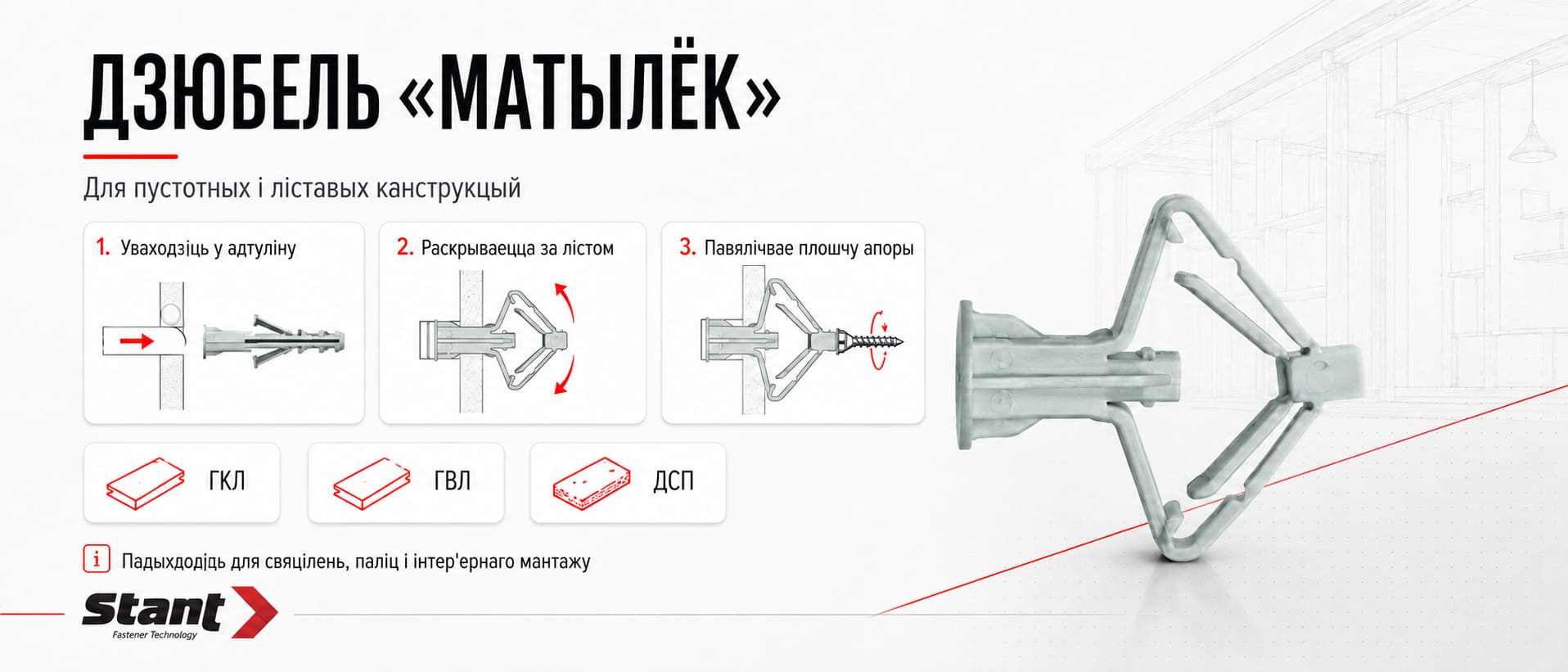

Дзюбель-матылёк: апора з'яўляецца за сцяной

Калі DRIVA трымаецца разьбой унутры ліста, то «матылёк» раскрываецца з яго адваротнага боку.

Пасля ўстаноўкі самарэза бакавыя элементы складваюцца або распраўляюцца за гіпсакардонам і ствараюць павялічаную плошчу апоры. Нагрузка размяркоўваецца не толькі па краях адтуліны, але і па ўнутранай паверхні ліста.

Дзюбель-матылёк прызначаны для гіпсакардону, ГВЛ, ДСП і іншых панэльных матэрыялаў таўшчынёй каля 10–12 мм. У каталогу сярод тыповых ужыванняў указаны свяцільні, паліцы, плінтусы, выключальнікі і кабельныя каналы.

Дзе ён карысны

• свяцільні;

• люстэркі;

• дэкаратыўныя панэлі;

• трымальнікі;

• інтэр'ерныя аксэсуары;

• лёгкія паліцы.

Галоўная ўмова

За лістом павінна быць дастаткова прасторы для раскрыцця.

Калі адразу за гіпсакардонам знаходзіцца профіль, бетонная сцяна або шчыльны ўцяпляльнік, «крылы» могуць не раскрыцца цалкам.

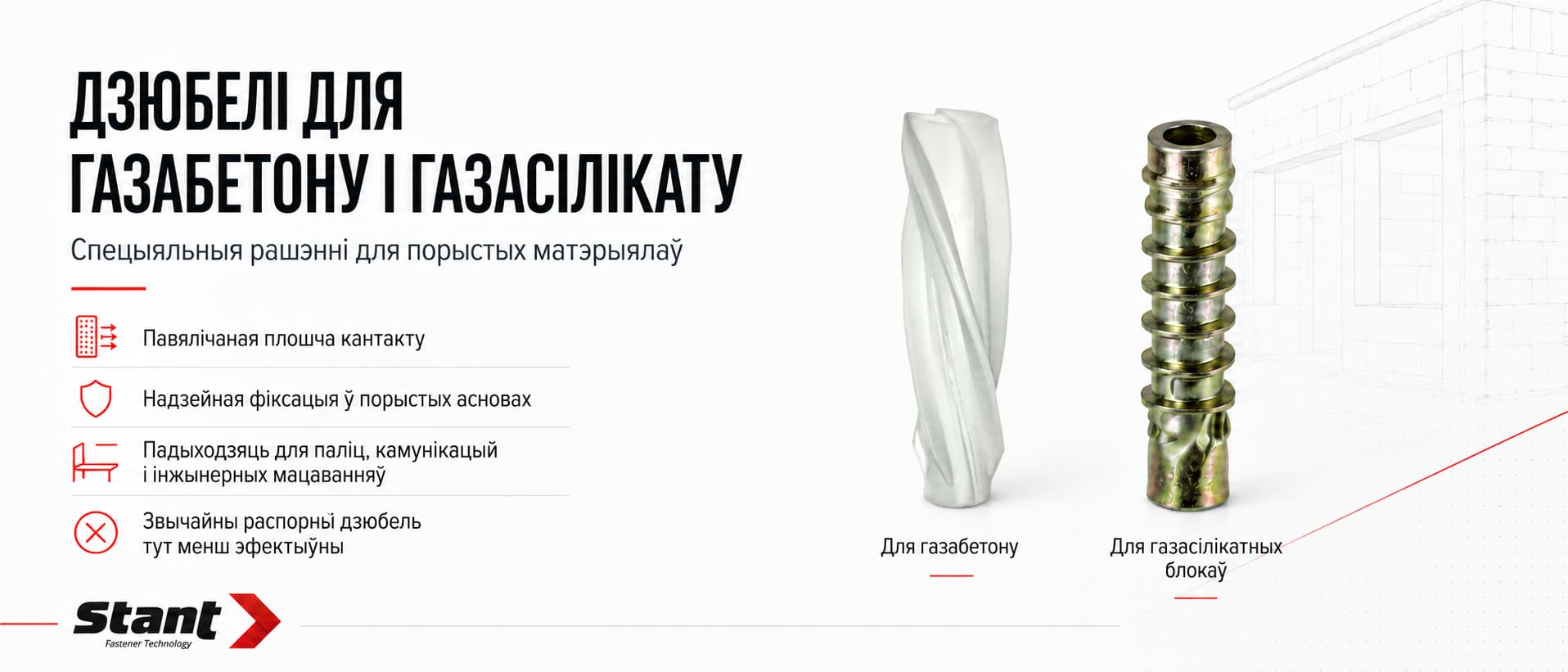

Дзюбель для газабетону

Газабетон і пенабетон маюць порыстую структуру. Звычайны распорны дзюбель цісне на параўнальна невялікі ўчастак матэрыялу. Пры высокай нагрузцы сценкі адтуліны пачынаюць крышыцца, а мацаванне паступова слабее.

Спецыяльны вінтавы дзюбель дзейнічае мякчэй і больш эфектыўна. Яго высокія вонкавыя рэбры павялічваюць плошчу кантакту з матэрыялам, а пры ўстаноўцы самарэза корпус надзейна фіксуецца ў порыстай структуры.

У нашым каталогу прадстаўлены вінтавыя памеры:

• 8×55 мм;

• 10×60 мм;

• 14×80 мм.

Ім адпавядаюць самарезы дыяметрам 5, 7 і 10 мм.

Ужываем для мантажу:

• свяцільняў;

• лёгкіх і сярэдніх паліц;

• трубных трымальнікаў;

• інжынерных камунікацый;

• невялікіх кранштэйнаў;

• інтэр'ерных канструкцый.

Для асабліва цяжкіх прадметаў аднаго пластыкавага дзюбеля можа быць недастаткова. У такіх выпадках разглядаюць спецыяльныя анкеры або хімічныя сістэмы.

Дзюбель для газасілікатных блокаў

Для газасілікату таксама ўжываюць спецыяльныя дзюбелі з развітой вонкавай паверхняй. Іх задача — не стварыць максімальны ціск у адной кропцы, а сфарміраваць механічнае зачапленне за большы аб'ём порыстага матэрыялу.

Металічныя варыянты асабліва зручныя для:

• трубных хамутоў;

• інжынерных сістэм;

• мацаванняў камунікацый;

• вузлоў, дзе патрэбна павышаная жорсткасць утулкі.

Газабетон і газасілікат вонкава падобныя, але шчыльнасць блокаў і фактычная трываласць могуць адрознівацца. Таму для адказнага мантажу трэба ўлічваць рэкамендацыі вытворцы крапяжу і стан канкрэтнай асновы.

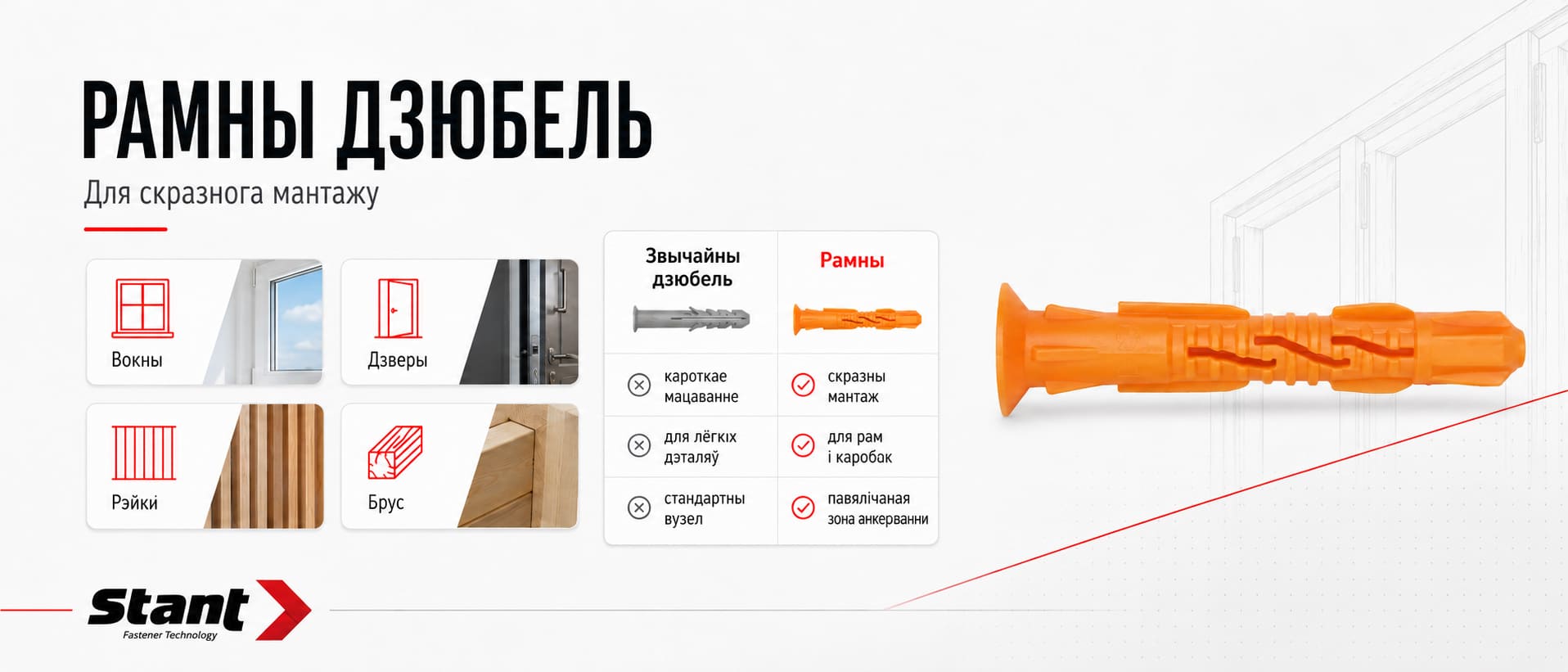

Рамны дзюбель: мацаванне праходзіць скрозь канструкцыю

Рамны дзюбель часта блытаюць з доўгім універсальным. Але яго прызначэнне прынцыпова іншае.

Універсальны дзюбель выбіраюць перш за ўсё па тыпе сцяны.

Рамны — па будове ўсяго мантажнага вузла.

Ён праходзіць скрозь замацоўваемую дэталь і толькі пасля гэтага ўваходзіць у апорную сцяну.

Дзе выкарыстоўваецца рамны дзюбель

• аконныя рамы;

• дзвярныя каробкі;

• драўляныя рэйкі;

• брус;

• дахавыя канструкцыі;

• фасадныя элементы;

• металічныя профілі;

• накіравальнiкi.

Дзюбель Чапай: рашэнне для хуткага бытавога мантажу

Чапай адносіцца да распорных дзюбеляў для шчыльных мінеральных асноў.

Яго выкарыстоўваюць у:

• бетоне;

• паўнацелай керамічнай цэгле;

• паўнацелай сілікатнай цэгле;

• іншых дастаткова трывалых асновах.

Тыповыя задачы

• мацаванне рэек;

• устаноўка планак;

• мантаж кабель-каналаў;

• фіксацыя лёгкіх канструкцый;

• бытавыя мантажныя работы.

Развітыя вонкавыя элементы дапамагаюць утрымліваць корпус і перашкаджаюць яго пракручванню пры закручванні самарэза.

Пры гэтым Чапай не варта лічыць спецыяльным крапяжом для гіпсакардону або газабетону. У ліставых і порыстых матэрыялах патрэбны канструкцыі з іншым прынцыпам работы.

Падбіраем свердзел правільна

Адна з найбольш распаўсюджаных памылак — прасвідраваць адтуліну «з невялікім запасам».

Для стандартнага мантажу дыяметр свердла павінен адпавядаць дыяметру дзюбеля. Гэта правіла непасрэдна ўказана ў тэхнічным раздзеле каталога.

Гэта значыць:

•дзюбель 6 мм — свердзел 6 мм;

•дзюбель 8 мм — свердзел 8 мм;

•дзюбель 10 мм — свердзел 10 мм.

Таксама важны рэжым свідравання!

Бетон і шчыльная кладка

Дапускаецца ўдарнае свідраванне або работа перфаратарам.

Пустотная цэгла і порыстыя асновы

Лепш свідраваць без удару. Удар можа разбіць унутраныя перагародкі, пашырыць адтуліну і выламаць часткі матэрыялу.

Галоўнае правіла для свідравання пад дзюбельную тэхніку:

глыбіня адтуліны = даўжыня дзюбеля + яго дыяметр.

Дадатковая прастора неабходна для свідравальнага пылу і выступаючай вострай часткі самарэза.

Як падабраць самарэз да дзюбеля

Дзюбель і самарэз працуюць як адзіная механічная пара.

Занадта тонкі самарэз

• не раскрые корпус цалкам;

• стварае слабы распор;

• можа пракручвацца;

• можа паменшаць супраціўленне вырыванню.

Занадта тоўсты саморез

• празмерна дэфармуе дзюбель;

• можа разарваць яго сценкі;

• павялічвае рызыку разбурэння слабой асновы;

• ускладняе зацяжку.

Дакладны дыяпазон заўсёды трэба браць з тэхнічных характарыстык канкрэтнага дзюбеля.

Напрыклад, для тыпу U каталог указвае:

• 5 мм — саморез 3–3,5 мм;

• 6 мм — саморез 3,5–4 мм;

• 8 мм — саморез 5–6 мм;

• 10 мм — саморез 7–8 мм;

• 12 мм — саморез 8–10 мм.

Формула падбору самореза пад дзюбель:

даўжыня дзюбеля + таўшчыня дэталі + запас на праходжанне распорнай зоны.

Правільны мантаж дзюбеля: сем крокаў

1. Вызначце аснову

Бетон, паўнацелая цэгла, пустотная кладка, газабетон і гіпсакардон патрабуюць розных тыпаў крапяжу.

2. Выберыце дзюбель па прынцыпе работы

Не толькі па дыяметры і даўжыні.

3. Падбярыце свердзел

Дыяметр свердла павінен адпавядаць дыяметру дзюбеля.

4. Прасвідруйце адтуліну патрэбнай глыбіні

У порыстых і пустотных матэрыялах працуйце без удару.

5. Ачысціце адтуліну

Пакінуты пыл памяншае кантакт корпуса са сценкамі.

6. Усталюйце дзюбель без пашкоджанняў

Ён павінен уваходзіць шчыльна, але не змінацца.

7. Закруціце адпаведны самарэз

Спыніцеся пасля ўпэўненага прыціскання дэталі. Празмерная зацяжка здольная пракруціць дзюбель або разбурыць аснову.

Частыя памылкі

Адзін дзюбель для ўсіх сцен

Класічны распорны тып не замяняе DRIVA, «матылька» і крапёж для газабетону.

Занадта вялікая адтуліна

Корпус не стварае нармальнага кантакту са сценкамі і пачынае пракручвацца.

Мантаж толькі ў тынкоўку

Распорная зона павінна знаходзіцца ў апорным матэрыяле.

Кароткі самарэз

Не раскрывае ўсю рабочую частку дзюбеля.

Ударнае свідраванне газабетону

Разбурае поры і разбівае адтуліну.

Устаноўка «матылька» без месца для раскрыцця

Крылы застаюцца складзенымі, і мацаванне не набірае разліковую ўстойлівасць.

Празмерная зацяжка

Пашкоджвае корпус, ліставы матэрыял або сценкі адтуліны.

Як выбраць дзюбель за адну хвіліну

Сцяна з бетону?

Выбірайце S, T, K, U або Чапай у залежнасці ад нагрузкі.

Газабетон або газасілікат?

Патрэбны спецыяльны вінтавы альбо металічны дзюбель з павялічанай плошчай счаплення.

Гіпсакардон?

DRIVA — для хуткага лёгкага мантажу. «Матылёк» — калі патрэбна апора з адваротнага боку ліста.

Аконная рама, дзвярная каробка або профіль?

Выкарыстоўвайце рамны дзюбель адпаведнай даўжыні.

Маленькая дэталь, якая трымае ўсю канструкцыю

Пасля мантажу дзюбель знікае ў сцяне. Яго не відаць, ён не ўдзельнічае ў дызайне памяшкання і рэдка становіцца прадметам абмеркавання.

Але менавіта ён прымае нагрузку.

Правільны дзюбель не пракручваецца, не выходзіць са сцяны і не прымушае перарабляць мантаж. Ён працуе ціха і непрыкметна — так, як і павінен працаваць добры крапёж.

Перад пакупкай дастаткова адказаць на некалькі пытанняў:

1. З чаго зроблена сцяна?

2. Ці ёсць унутры асновы пустэчы?

3. Якое намаганне будзе дзейнічаць на мацаванне?

4. Які тып дзюбеля адпавядае матэрыялу?

5. Які самарэз рэкамендаваны для гэтага памеру?

6. Ці дастатковая глыбіня анкерацыі?

У каталогу STANT прадстаўлены асноўныя тыпы дзюбеляў для бетону, цэглы, гіпсакардону, газабетону, газасілікату, рамнага і інжынернага мантажу.

Дзюбель — гэта не дадатак да самарэза. Гэта галоўная апора, без якой самарэзу проста няма за што трымацца.
